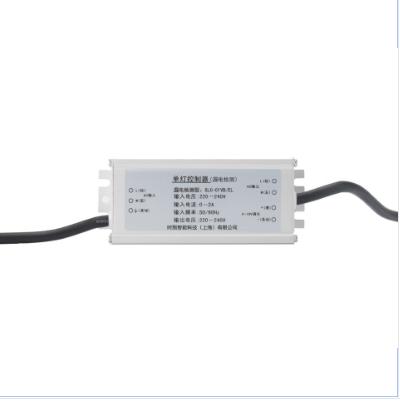

SLCO1VB/EL单灯控器(漏电检测)

八渡智能科技的SLC01系列单灯控器(漏电检测)是智能道路照明解决方案中很重要的补充部分。针对路灯可能产生的漏电，提供稳定、可靠的安全解决方案

 SLC01VB/EL单灯控器(漏电检测)概述

在城市路灯照明面临的诸多问题中，线路漏电问题是一个迫切需要解决的问题，因为线路漏电对公共财产安全、行

安全等造成严重影响，有可能引发意想不到的灾害事故，时照智能科技的SLC01系列单灲漏电检测灯控器是智能

道路照明解决方案中很重要的补充部分。针对路灲可能产生的漏电，提供稳定、可靠的安全解决方案

SLC01VB/EL主要功能特点：

系统性能：工业级32位微处理器芯片，稳定可靠

载波技术：采用复旦微电子先进的PLC载波通信技术的最新发展，使用OFDM调制解调方式，并采用这项技术的程

序，监视和控制地理位置上分布的室外照明设备。

设备支持：可支持与LED灯具及其他灯源厂家配套

远程监控：PLC灯控制器支持‖CS中心服务器远程监控管理平台

运行时间：监测灯具运行时间并预测维修时间，提前预知更换灯具

控制调：多种控制模式内置调光模式、定时模式经纬庶模式光照廙模式光照+定时组合模式光照+经纬+定时复

杂模式

调光控制:0-10V或PW输出

功率计量：可监测电流、电压、频率、功率因数、电量等电气参数精度达1%

漏电检测：可以实时检测灯杄的漏电暠，采集并上传到服务器，由用户来选择是否对灯杄断电处理

故障监测上报灯具、镇流器、过压、欠压、异常消耗功率、功率因数过低、通信等故障。所有的故障被送到LcS

中心服务器生成警报的可视化报告与故障诊断

函信频段：电力载波通信频段25KHz-325KHz

自动组网：具有自动组网功能，最大支持12级自动路由

设备安装：安装位置灵活既可以安装在灯杆检修口又可安装在灯具内

额定功率：小于3W

继电器数量:1个10A继电器

电气参数

控制芯片:32位微处理器、性能强大、系统稳定

存储内存:192 KB Flash and 12 KB RAM

电量计量：测量参数：电压、电流、功率因数、频率、千瓦和千瓦时

计量精度:1%

开关容量：触点AC220V10A(阻性负载)

继电器数量:2只

设备供电:85VAC-264VAC,50/60Hz

载波频段PLC:25kHz-325kHZ

通信：最大通信速率3600bps传输间隔:8-10包每秒

传输:13dBm@BW=1khz(-287dBm/Hz)

性能：路由超时时间30S

设备自检时间:1分钟

路由级数:12级

网络中的最大节点:400

网络类型：自组网，树型网状网

网络容错：自愈网络

网络维护：链路自优化

信道接入：避兔带冲突的载波侦听多路访问协议( CSMA/CA)与自适应后退方案和信道访问优先级

数据保护:128位的AES加密

标准浪涌防护：Ⅳ类(4,000V)

环境条件:40℃85°c(20%90%不结露)

软件平台：CS平台基于Web的软件允许用户远程配置集中管理器本地参数、监控、控制和报告

设备尺寸:117*55*39mm
