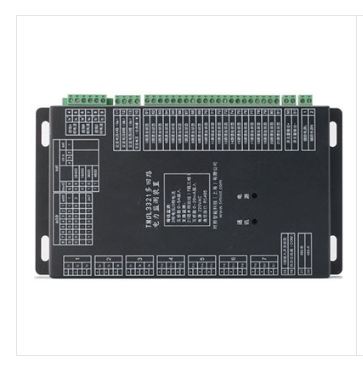

TMDL3321系列多回路电力采集器
TMDL3321系列多回路电力采集器

TMDL3321系列多回路电力采集器

精确监测多回路用电负载的电压,电流,功率等。配合八渡智能科技的智能照明控制器使用。



概述:

随着智能照明的迅猛发展,智能很多用户面临的问题。要实现智慧的用印用电花

则问题也越来越突出。提高电能使用效率,降低设备能耗是

要对每个用电负载实现精确的监测,而实际上负载回路非

常的多,传统的测量仪表无法满足成本、体积、

施工等多方面的要求,因此需要采用适用于集中监控要求

的多回路监测装置。上海八渡智能科技有限公司开发的TMDL3321系列多回路监测装置是专门针对于路灯照明设计的测量装置。该装置设计小巧,能够集中监控包括进线回路和出线回路在内的多达几十个回路的各种电参量

和开关状态,在传统仪表的体积上实现了监控回路的高度集成。


TMDL3321系列主要功能特点

设备系统性能:采用 Cortex-M3内核工业级32位芯片和计量专用芯片

数据采集功能:采集配电箱母线的三相电压、供电电流、功率因数

原统电里同可则里

开关量出入:21路湿接点输入,可以检测到实际线路的供电输出情况;1路干接点输入

设备地址:采用拨码调整设备的地址,让用户操作更简单,调整更方便。

通信波特率:多种波特率可选最高可达38400使用拨码开关选擇不同的波特率。

:1路开关量输出

瞬时电压2倍30秒不损坏,12倍里程输入可正确测量瞬间(10周波)电流5

通信功能:RS-485二线制 MODBUS-RTU协议,可方便实现配网目动化±15 KVESD保护

互感器输入:母线侧外配二次电流为5A的测量CT,支路侧外配电流为20mA的测量cT,二次线接入对应电流输

入端口

抗干扰能力:设备全金属外壳具有很强的屏蔽抗干扰能力保证设备在恶劣电磁环境中的正常工作

工作状态:标配电源指示灯和通信指示灯,设备正常工作和故障可以通过指示灯判断。个性化定制支持用户OE



控制芯片:工业级32位芯片

Modbus 485x

电量计量:电压、电流、功率因数、频率、千瓦和千瓦时

母线侧:3相交流电压,3相交流电流,经一次电流互感器输入,5A时可直接输入支路侧:单相21

回路的电流,经一次电流互感器输入,100A20mA时可直接输入

进线测量精度:10,出线测量精度:20

额定功率:<5W

楼电

数量:继电器:1路独立数宇输入:21路湿接点输入,1路千接点输入

AC85~265VDC100v350V

抗静电干扰:3级抗静电快速瞬变脉冲群:3级

:3级抗射频电磁场辐射:3级

环境条件:-15℃~+55℃C

贮存:-25°C+70℃

设备尺寸217X134×40mm
