产品功能简介：
BD 系列水泵控制器是可广泛应用于消防稳压泵、潜水排污泵、深井给水泵、多极离心
泵、污水提升泵等水泵设备的智能控制装置。可对各类水泵直接控制，也可配合压力、
浮球等方式进行自动控制。
产品配置：
1. 控制器
一台
2. 接线端子
一个
3. 安装卡扣
一对
4. 说明书
一份
产品规格参数：
外形尺寸：W1：153mm W2：142mm
H1：91mm H2：81mm
D：37mm
D2：30mm
最佳开孔尺寸：144x82mm
电气参数：
控制器：
额定电压：100-240VAC±10%
额定频率：50/60Hz
本机功率：≤3W@220VAC
输出控制（触点）：
控制电压：100-240VAC±10% 50/60Hz
控制负载：160VA
输入信号（有源含消防输入）：
输入电压：24VDC±10%
输入信号电流：10mA
输入信号（无源输入）：
输入信号类型：无电压触点
内置电压：12VDC±10%
输入信号电流：10mA
产品接线图及描述：
端口号
描述
端口号
描述
1
交流输入 L 端
12
消防信号 24V（无极性），
任何状态下
2
交流输入 N 端
13
3
1#泵接触器控制端
14
输入信号公共端
4
2#泵接触器控制端
15
消防信号（无源）5
3#泵接触器控制端，
内置继电器（干接
点）
16
BAS 楼宇自动信号（无
源）
6
17
输入自动控制点（浮球或
压力下限）
7
1#继电器（
11 种可
编程设置输出）
18
输入自动控制点（压力上
限）
8
2#继电器（
11 种可
编程设置输出）
19
输入自动控制点（超限或
缺水）
9
继电器公共端
20
1#泵故障信号输入端
10
电流互感器输入端
（监测总线运行电
流）
21
2#泵故障信号输入端
11
22
3#泵故障信号输入端
23
输入信号公共端
产品使用方法：
1． 排水控制：
选择二用一备或一用二备模式，控制器根据外部信号控制排水过程。
2． 给水控制：
选择二用一备或一用二备模式，控制器根据据外部信号控制给水过程。
功能设置：
常按设置键 3 秒，数码管显示 P01，表示进入参数设置菜单，通过操作代码上翻或
下翻可选择对应参数设置，通过操作参数上翻或下翻可更改参数设置，选定参数后
按保存键，可保存设置的参数。
运行模式对照表（
P01 代码对照）
显示代码
含义
12U3
二用一备模式：1#、2#主用，3#备用。排水时超高 3 个泵同时运行
23U1
二用一备模式：2#、3#主用，1#备用。排水时超高 3 个泵同时运行
31U2
二用一备模式：3#、1#主用，2#备用。排水时超高 3 个泵同时运行
1U23
一用二备模式：1#主用，2#、3#备用。排水时超高 3 个泵同时运行
2U31
一用二备模式：2#主用，3#、1#备用。排水时超高 3 个泵同时运行
3U12
一用二备模式：3#主用，1#、2#备用。排水时超高 3 个泵同时运行
3U
三台泵单独运行，受各自信号控制启停
代码设置及参数含义对照表
代码
参数设置值
默认值
参数含义
P01
详见运行模式说明表
12U3
共有七种水泵运行模式可选择
P02
ON 开启、OFF 关闭
ON
交替轮泵开启，下次信号时依次循环
启动；关闭则为选泵模式
P03
0-排水；1-给水
0
给排水选择：排水为超限信号；给水
为缺水信号。
P04
1-浮球；2-电压力
2
自动控制信号类型选择
P05
0~30 秒
5
运行泵故障时切换至备用泵期间，延
时时间设置。
P06
ON 开启、OFF 关闭
OFF
开启时，手动状态下，运行泵故障时
允许切换至备用泵。
P07
OFF 关闭、1~30 分钟
5
开启时，手动状态下，自动切换到自
动状态的延时时间
P08
OFF 关闭、1~999 小时 OFF
巡检功能，开启后，巡检时间可设置范围，OFF 为关闭巡检
P09
0~120 秒
5
当 P08 开启后，水泵在巡检时运行的
时间设置。
P10
0-常开，1-常闭
1
故障信号常开常闭设置。
P11
0-11 状态指示可编程
1
0-关闭、1-手动、2-自动、3-巡检输
出、4-1 泵故障、5-2 泵故障、6-3 泵故
障、7-任何一个泵故障、8-消防运行指
示、9-缺水报警、10-超高报警、11-运
行输出（仁一泵运行时输出）
P12
0-11 状态指示可编程
2

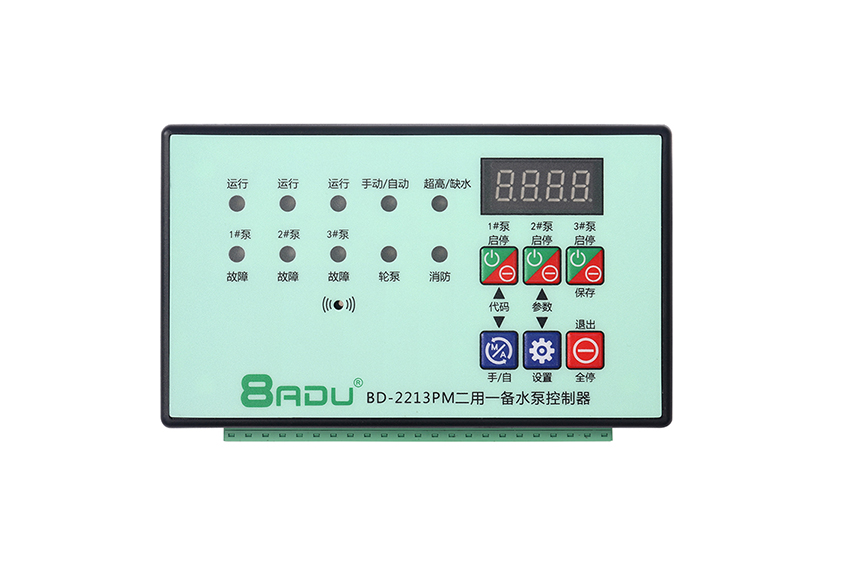

按键和指示灯说明：
按键功能
1． 手动/自动：手动自动模式选择
2． 设置：参数设置
3． 一泵启停：手动状态下，1#泵启停
4． 二泵启停：手动状态下，2#泵启停
5． 三泵启停：手动状态下，3#泵启停
6． 总停：手动状态下，所有泵停止
指示灯功能
1． 自动/手动状态：灯亮指示当前为自动模式，可通过对应自动控制端口控制水泵
启停；灯闪指示当前为手动模式，可通过对应按键控制水泵启停。
2． 超高/缺水状态：灯亮指示在排水状态下水位超高；灯闪指示在给水状态下缺水。
3． 轮泵使能：灯亮指示轮泵使能。
4． 一泵运行：灯亮指示 1#泵正在运行。
5． 二泵运行：灯亮指示 2#泵正在运行。
6． 三泵运行：灯亮指示 3#泵正在运行。
7． 一泵故障：灯亮指示 1#泵处于故障状态。
8． 二泵故障：灯亮指示 2#泵处于故障状态。
9． 三泵故障：灯亮指示 3#泵处于故障状态。
10. 消防指示：灯亮指示消防联动信号有效，水泵启动。
断电记忆功能：
本控制器具备断电记忆功能，停电恢复后无需重新设置，控制器会默认断电前的设
置，例如：断电前设定在自动模式，重新上电后还会恢复到自动模式。
|
